Gasløftecylinder: Dimensionering, valg, installation og støjsvag ydeevne til siddepladser og kabinetter

Justerbar gasløftecylinder til kontorstol : Ergonomi, sikkerhed og præcis opsætning

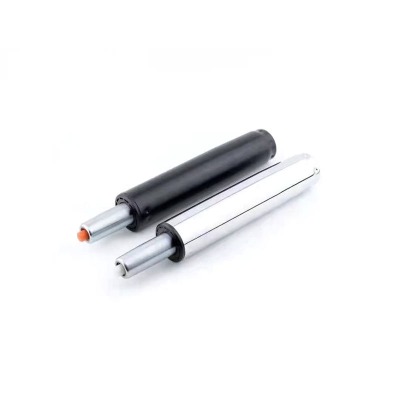

En gasløftcylinder - nogle gange kaldet en gasfjeder eller pneumatisk kolonne - er en forseglet enhed, der lagrer energi i komprimeret nitrogen og styrer bevægelsen med en lille intern ventil. I kontorsæder justerbar gas løftecylinder til kontorstol muliggør jævne højdeændringer, mens den understøtter brugerens vægt, så kropsholdningen kan indstilles med præcision på millimeterniveau. Når der trækkes i håndtaget, åbner ventilen kortvarigt og lader trykket udligne på tværs af stemplet, hvilket tillader sædet at bevæge sig; når håndtaget slippes, lukker ventilen, og den valgte position holdes. Denne enkle mekanisme, når den er korrekt størrelse, eliminerer "afdrift" i løbet af dagen og forhindrer de rystende endestop, der trætter lænden.

Ergonomiske mål og hvorfor de betyder noget

Det primære mål er at placere brugeren, så lårene er nogenlunde parallelle med gulvet, fødderne hviler fladt, og albuerne svæver lige over skrivebordets overflade, når skuldrene er afslappede. For at ramme disse mål for en bred befolkning skal du vælge et slag, der er langt nok til at betjene både kortere og højere brugere og en styrkeklasse, der balancerer den kombinerede masse af bruger, sæde og mekanisme. En cylinder, der er for stærk, modstår sænkning og kan "svæve" opad, når brugeren delvist afvægter sædet; en cylinder, der er for svag, synker langsomt, selv når der ikke trækkes i håndtaget. Begge fejl fremtvinger konstante mikrojusteringer og øger trætheden over lange skift.

Nøglevalgsparametre

• Slagtilfælde — bevægelsen fra minimum til maksimal sædehøjde; almindelige værdier spænder fra 80–140 mm for arbejdsstole og op til 200 mm for taburetter.
• Minimum og maksimum længder — afgør, om den laveste og højeste position passer til skrivebordsgeometrien uden at komprimere brugeren til et skuldertræk eller efterlade fødderne dinglende.
• Force klasse — det indre tryk, der bestemmer, hvor let stolen rejser sig, og hvor fast den holder, når håndtaget slippes.
• Interface geometri — tilspidsning af bunden og kegle til mekanismen; kontroller for at undgå slingre eller forkert siddeplads.
• Ventilfølelse og dæmpning — jævn måling tillader gradvis nedstigning uden trinlignende bevægelse eller hoppe ved endestop.

Installation, idriftsættelse og sikkerhed

Inden cylinderen sættes i, skal de sammenpassede koner renses for at sikre en sikker, knirkefri prespasning. Indsæt først søjlen i basen, juster derefter stolemekanismen over stempelkeglen og tryk fast; undgå at hamre på stangenden for at beskytte tætninger. Kommission ved at køre stolen gennem fuld kørsel med en repræsentativ bruger: hvis sædet rejser sig af sig selv, når håndtaget slippes, skal du vælge en lavere kraftklasse; hvis det synker, så gå en klasse op. Træn brugerne til at afvægte sædet en smule, mens du aktiverer håndtaget for en jævnere bevægelse og længere ventillevetid. Behandl hver cylinder som en forseglet trykbeholder - må ikke punkteres, knuses eller udsættes for høj varme.

Hurtig tjekliste for god pasform

• Sædehøjden dækker det tilsigtede percentilområde af brugere.
• Bevægelsen er jævn uden stick-slip eller "hak".
• Ingen slingre ved bunden eller mekanismens grænseflade efter flere cyklusser.
• End-of-slag føles afdæmpet snarere end brat.

Kraftig udskiftning af gasløftcylinder : Indlæs vurderinger, holdbarhed og opgraderingsvalg

I miljøer med tungere brugere, 24/7 bemanding eller hyppig deling, en kraftig udskiftning af gasløftcylinder kan dramatisk forlænge levetiden. Sammenlignet med standardenheder anvender kraftige cylindre typisk tykkere trykrør, stænger med større diameter for at modstå knæk og tætninger, der er formuleret til højere belastninger og flere cyklusser. Opgraderingsmålet er ikke blot at øge styrken; det er at opretholde kontrolleret bevægelse og ensartet holdekraft på tværs af et bredere spektrum af forhold i den virkelige verden, inklusive temperaturudsving og sidebelastninger fra at læne eller rulle hen over ujævne gulve.

Hvor Heavy-Duty betaler sig

• Fælles arbejdsstationer, hvor stole justeres snesevis af gange om dagen.
• Industrielle rum med støv- og temperaturvariationer, der fremskynder tætningsslid.
• Situationer, hvor brugere ofte læner sig frem eller sidder på kanten, hvilket øger sidebelastningen.

Standard vs Heavy-Duty - Narrativ sammenligning

En standardcylinder er lettere og billigere og føles ofte lidt lettere at aktivere ved lav belastning; under høje statiske eller dynamiske belastninger kan den dog vise gradvist at synke eller udvikle slingre hurtigere, efterhånden som grænseflader slides. En kraftig cylinder modstår den krybende nedstigning, holder bevægelsen lineær efter mange flere cyklusser og forbliver lige under sidebelastning, selvom den kan veje mere og koste mere foran. Hvis stole er tildelt lettere enkeltbrugere, kan standardenheder være økonomiske; hvis stole samles eller bruges døgnet rundt, giver den kraftige løsning normalt lavere samlede ejeromkostninger, fordi udskiftninger og nedetid falder.

Opgraderingstips

• Match konus og samlet længde for at bevare sædets geometri efter udskiftning.
• Dokumentér min/maks. sædehøjder før eftermontering, og bekræft dem efter installation.
• Når du er i tvivl mellem to kraftklasser, skal du vælge den lavere og stole på slagtilfælde for at dække de fleste brugere; overdreven kraft skader anvendeligheden.

Gasløftecylinder størrelsesskema : Dimensioner, kraftklasser og hurtigt valg

En klar gas løftecylinder størrelsesskema reducerer gætværk ved at kortlægge use cases til geometri og kraft. De tre kernenumre er minimumlængde (komprimeret), slaglængde (anvendelig vandring) og maksimal længde (komprimeret plus slaglængde). Kombiner dem med en passende kraftklasse, så stolen hverken rejser sig af sig selv eller synker, når håndtaget slippes. Fordi baser og mekanismer tilføjer stabelhøjde, skal du altid behandle ethvert diagram som udgangspunkt og bekræfte på selve stolen for at undgå ubehagelige ekstremer for kortere eller længere brugere.

Kortlægning af tommelfingerregel efter brugssituation

• Generel arbejdsstol: medium kraft, 100-120 mm slaglængde, beskeden minimumlængde til standard skrivebordshøjder.
• Delte bænke: medium-høj kraft, 120-140 mm slaglængde for at dække en bredere befolkning.
• Drafting taburet: høj kraft, 160-200 mm slaglængde parret med en fodring for stabilitet.
• Kompakt sæde: lav kraft, 80-100 mm slaglængde og kort minimumlængde til lave skriveborde.

Illustrativt diagram (vejledende værdier)

Sådan bruger du diagrammet effektivt

1. Start med brugerpopulation og skrivebordshøjde; vælg en streg, der dækker begge ender.
2. Vælg en styrkeklasse, der balancerer stolen med en typisk bruger; verificere, at den ikke hæver sig selv.
3. Tjek minimums- og maksimumlængder mod rigtige møbler for at undgå, at knæ eller skulder klemmes i ekstreme tilfælde.
4. Prototyp en stol, og indsaml feedback, før du standardiserer på tværs af din flåde.

Sådan måler du gasløft cylinderslag : Værktøjer, metoder og verifikation

At vide hvordan man måler gasløft cylinderslag forhindrer bestillingsfejl og sikrer ergonomiske mål nås. Den mest pålidelige metode er at måle af stolen: optag lukket længde med stangen helt indsat, derefter åben længde med stangen helt udstrakt; forskellen er slaget. Når fjernelse er upraktisk, kan du markere den udsatte stang ved den laveste og højeste sædeposition og derefter måle afstanden mellem mærkerne. For at opnå den bedste repeterbarhed skal du bruge ensartede referencepunkter (basekeglesæde til stangspids eller adapterskulder), måle to gange og gennemsnit af resultaterne.

Trin-for-trin procedure

1. Fjern forsigtigt cylinderen, og beskyt stangen mod buler eller ridser.
2. Identificer referenceplaner: basiskeglesæde og toppen af ​​stangen eller den vedhæftede adapter.
3. Mål lukket længde på en flad overflade med let aksial belastning for at sikre fuld kompression.
4. Tillad fuld forlængelse, og mål derefter åben længde mellem de samme referencepunkter.
5. Beregn slagtilfælde: S = L _åben − L _lukket .
6. Registrer ydre rør- og stangdiametre for at bekræfte stivhed og grænsefladeklasse.

Metoder sammenlignet i sætninger

Måling af stolen er normalt den mest nøjagtige, fordi mekanismen ikke kan skjule sande endestop; måling på stolen er hurtigere, men kan underrapportere rejse, hvis koblinger begrænser bevægelse. Kaliber giver snævrere tolerancer end et målebånd, men en stiv lineal er tilstrækkelig, hvis målingerne gentages. Aflæsning af producentdata er hurtigst, når modelnumre er kendt; udskiftninger eller designrevisioner kan dog få udskrevne tal til at afvige fra den del, der er i hånden, så en fysisk kontrol er klog, før du køber en batch.

Almindelige faldgruber at undgå

• Blanding af referencepunkter mellem lukkede og åbne målinger.
• Ignorerer stakhøjden fra adaptere eller dekorative skærme.
• Måling mens ventilen er delvist åben, hvilket giver inkonsistente aflæsninger.

Støjsvag gasløftecylinder til skabe : Bedste praksis for støjkilder, dæmpning og montering

I sagsbehandling og møbellåg, en stille gas løftecylinder til skabe transformerer opfattet kvalitet ved at eliminere smæld, knirken og snak. I modsætning til lodrette sædesøjler fungerer kabinetcylindre i forskellige vinkler og løftestangsændringer gennem hele slaget, hvilket forstærker enhver forskydning eller overdimensionering. Støj kommer normalt fra tre steder: intern turbulens, når gashastighederne er for høje, lavhastigheds stick-slip ved tørre stangforseglinger og eksterne resonanser i beslag eller tynde paneler. Modgiften er tredobbelt – korrekt kraft, så hastigheder i midten forbliver beskedne, jævn ventilering eller soft-close-dæmpning nær slutningen af ​​rejsen, og stiv montering, der forhindrer hardware i at fungere som en klangbund.

Designretningslinjer for stille drift

• Foretræk længere slaglængde med lidt lavere kraft for at reducere maksimal åbningshastighed.
• Monter stangen ned i lukket position, når det er muligt, så olien smører hovedtætningen.
• Brug sfæriske lejer eller polymerbøsninger til at imødekomme små forskydninger uden at knirke.
• Tilføj elastomer kofangere ved kontaktpunkter for at opsuge resterende energi ved endestop.
• Afstiv beslagene og kontroller fastgørelsesmomentet efter 10–20 cyklusser, efterhånden som materialerne bundfældes.

Støjsymptomer, årsager og rettelser

Hvis bevægelse udsender et kvidren ved opstart, er forseglingen sandsynligvis tør; cykling af låget flere gange med stangen orienteret nedad genopretter ofte stilheden. Hvis et kabinet "popper" næsten helt åbent, er kraften sandsynligvis for høj, eller løftestangen øges sent i slaget; flytter beslaget et par millimeter for at flade det øjeblik, armen kan udglatte profilen. Vedvarende raslen efter bevægelsesstop er typisk eksternt - løse skruer, tynde paneler eller hardwarekontakt - så afstivning eller pakning løser det uden at ændre selve cylinderen.

Verifikationstjekliste

• Åbn/luk i cyklus mindst 20 gange til sædernes tætninger; evaluere lyden derefter.
• Bekræft, at der ikke er nogen interferens på tværs af fuld vandring, inklusive håndtag og tilstødende paneler.
• Sørg for, at drejetap ikke kan binde i ekstreme vinkler; binding forstærker støj og reducerer levetiden.
